· Toote sissejuhatus

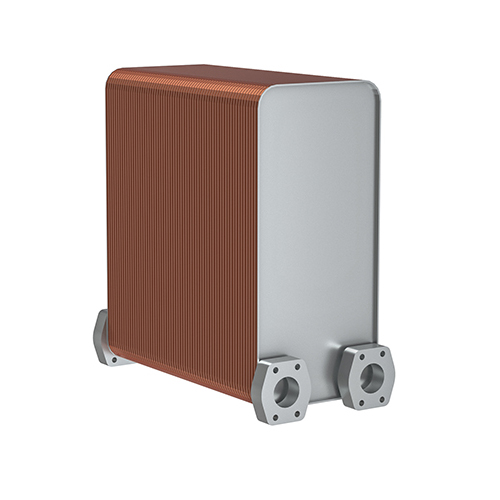

· Mudel
ZL120 | ||||
B (MM) 246 | C (mm) 174 | D (MM) 528 | E (mm) 456 | Paksus (mm) 10+2,34n |
Max FlowRate (m3/h) 42 | ||||
Kaal (kg) 7,2+0,52n projekteerimisrõhk (MPA) 3/4,5 | ||||
Saame joonistel ja parameetrite tabelites loetletud parameetreid muuta ja uuendada ilma ette teatamata. Jõudlusparameetrid ja mõõtmelised joonised kehtivad tellimuse kinnitamisel.
Plaadid : BPHE -d koosnevad õhukestest lamedatest plaatidest, mis on valmistatud sellistest materjalidest nagu roostevabast terasest. Nendel plaatidel on soonte või lainete muster, mis loovad vedelike voolukanalid.
Kraamimismaterjal : plaadid ühendatakse omavahel puuraukumismaterjali, tavaliselt vase või vasksulami abil, mida kuumutatakse vaakumkahjus, et ühendada taldrikuid ilma neid sulatamata.
Raam : Kuigi plaadid on joondatud, kasutatakse raami sageli kogu komplekti struktuurse toe tagamiseks.
Vedelikud sisenevad soojusvaheti kaudu määratud sadamate kaudu ja voolavad läbi gofreeritud plaatide loodud vahelduvate kanalite.
Kuumus kantakse vedelike vahel läbi juhtivuse metallplaatide kaudu, millel on suur pindala kontaktis vedelikega.
Vedelikud väljuvad läbi eraldi pordi, kuna neid on vajalik kuumutatud või jahutatud.
Kompaktne : BPHE -d on kompaktsed väikese mahuga pakitud suure pindala tõttu, muutes need ideaalseks rakendusteks, kus ruumi on lisatasu.
Tõhusus : õhukesed plaadid ja sulgemine suurendavad soojusülekande efektiivsust, edestades sageli muud tüüpi soojusvahetite.
Madal hooldus : ilma tihenditeta ja tugeva jäljendatud konstruktsiooniga nõuavad BPHE -d minimaalset hooldust.
Usaldusväärsus : džitaaleerunud vuugid on turvalised ega halvene aja jooksul nagu tihendit, mis põhjustab usaldusväärse ja pikaajalise soojusvaheti.
Kohandamine : BPHE -sid saab kohandada erinevate plaadimaterjalide, gofreerimisharjumuste ja suurustega, mis sobivad konkreetsetele rakendustele.
Energiatõhusus : tänu oma kõrgele soojustasusele võivad BPHE -d põhjustada energiasäästu.
