· مصنوعات کا تعارف
· ماڈل

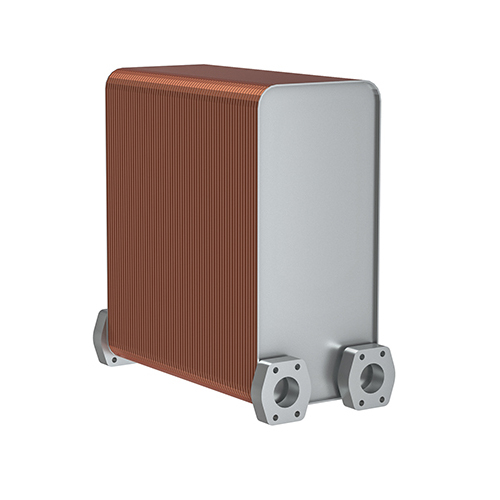

ZL120 | ||||
بی (ملی میٹر) 246 | سی (ملی میٹر) 174 | ڈی (ملی میٹر) 528 | ای (ملی میٹر) 456 | موٹائی (ملی میٹر) 10+2.34n |
زیادہ سے زیادہ فلوریٹ (M3/H) 42 | ||||
وزن (کلوگرام) 7.2+0.52N ڈیزائن پریشر (MPa) 3/4.5 | ||||
ہم بغیر کسی اطلاع کے ڈرائنگ اور پیرامیٹر ٹیبل میں درج پیرامیٹرز میں ترمیم اور اپ گریڈ کرسکتے ہیں۔ کارکردگی کے پیرامیٹرز اور جہتی ڈرائنگ آرڈر کی تصدیق کے تابع ہیں۔
پلیٹیں : بی پی ایچ ای میں پتلی ، فلیٹ پلیٹوں کی ایک سیریز پر مشتمل ہے جیسے سٹینلیس سٹیل جیسے مواد سے بنی ہے۔ ان پلیٹوں میں نالیوں یا نالیوں کا نمونہ ہوتا ہے جو سیالوں کے لئے بہاؤ کے چینلز تیار کرتا ہے۔
بریزنگ میٹریل : پلیٹوں کو بریزنگ میٹریل ، عام طور پر تانبے یا تانبے کے کھوٹ کا استعمال کرتے ہوئے ایک دوسرے کے ساتھ پابند کیا جاتا ہے ، جو پلیٹوں میں شامل ہونے کے لئے ویکیوم فرنس میں گرم کیا جاتا ہے۔
فریم : اگرچہ پلیٹوں کو ایک ساتھ بریزڈ کیا جاتا ہے ، لیکن ایک فریم اکثر پوری اسمبلی کے لئے ساختی مدد فراہم کرنے کے لئے استعمال ہوتا ہے۔
سیال نامزد بندرگاہوں کے ذریعے ہیٹ ایکسچینجر میں داخل ہوتے ہیں اور نالیدار پلیٹوں کے ذریعہ تیار کردہ متبادل چینلز کے ذریعے بہتے ہیں۔
گرمی کو دھات کی پلیٹوں کے ذریعہ ترسیل کے ذریعہ سیالوں کے درمیان منتقل کیا جاتا ہے ، جس میں سیالوں کے ساتھ رابطے میں سطح کا ایک بڑا رقبہ ہوتا ہے۔
سیال الگ الگ بندرگاہوں کے ذریعے نکلتے ہیں ، ضرورت کے مطابق گرم یا ٹھنڈا ہونے کے بعد۔
کومپیکٹنس : بی پی ایچ ای کمپیکٹ ہیں جس کی وجہ سے بڑے سطح کے بڑے حصے میں ایک چھوٹی مقدار میں بھری ہوئی ہے ، جس کی وجہ سے وہ ان ایپلی کیشنز کے لئے مثالی بن جاتے ہیں جہاں جگہ پریمیم ہوتی ہے۔
استعداد : پتلی پلیٹیں اور قریبی وقفہ کاری گرمی کی منتقلی کی کارکردگی کو بڑھا دیتی ہے ، اکثر گرمی کے تبادلے کی دیگر اقسام کو بہتر بناتی ہے۔
کم دیکھ بھال : کوئی گسکیٹ اور مضبوط بریزڈ تعمیر کے بغیر ، بی پی ایچ کو کم سے کم دیکھ بھال کی ضرورت ہوتی ہے۔
وشوسنییتا : بریزڈ جوڑ محفوظ ہیں اور وقت کے ساتھ ساتھ گسکیٹ کی طرح ہراساں نہیں ہوتے ہیں ، جس کی وجہ سے قابل اعتماد اور دیرپا ہیٹ ایکسچینجر ہوتا ہے۔
تخصیص : مخصوص ایپلی کیشنز کے مطابق مختلف پلیٹ میٹریل ، کورگیشن پیٹرن ، اور سائز کے ساتھ بی پی ایچ کو اپنی مرضی کے مطابق بنایا جاسکتا ہے۔
توانائی کی کارکردگی : ان کی اعلی تھرمل کارکردگی کی وجہ سے ، BPHEs توانائی کی بچت کا باعث بن سکتے ہیں۔
