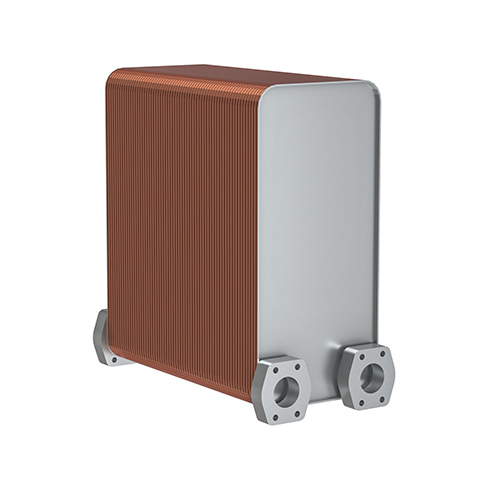

Schimbător de căldură de înaltă performanță de tip nou model ZL120

· Introducere de produs

· Model

ZL120
B(mm) 246	C(mm) 174	D(mm) 528	E (mm) 456	grosime (mm) 10+2,34N
Debit maxim (m3/h) 42
Greutate (Kg) 7,2+0,52N Presiune de proiectare (Mpa) 3/4,5

Putem modifica și actualiza parametrii enumerați în desene și tabelele de parametri fără notificare prealabilă. Parametrii de performanță și desenele dimensionale sunt supuse confirmării comenzii.

Schimbătoarele de căldură cu plăci brazate (BPHE) sunt dispozitive proiectate pentru un transfer eficient de căldură între fluide. Sunt utilizate pe scară largă în diverse industrii datorită numeroaselor avantaje. Iată o privire aprofundată asupra BPHE-urilor:

Constructie:

• Plăci : BPHE constau dintr-o serie de plăci subțiri, plate, realizate din materiale precum oțelul inoxidabil. Aceste plăci au un model de caneluri sau ondulații care creează canalele de curgere pentru fluide.

• Material de lipire : Plăcile sunt lipite împreună folosind un material de lipire, de obicei cupru sau un aliaj de cupru, care este încălzit într-un cuptor cu vid pentru a uni plăcile fără a le topi.

• Cadru : În timp ce plăcile sunt lipite împreună, un cadru este adesea folosit pentru a oferi suport structural pentru întregul ansamblu.

Operare:

• Fluidele intră în schimbătorul de căldură prin porturile desemnate și curg prin canalele alternative create de plăcile ondulate.

• Căldura este transferată între fluide prin conducție prin plăcile metalice, care au o suprafață mare în contact cu fluidele.

• Fluidele ies prin porturi separate, după ce au fost încălzite sau răcite după cum este necesar.

Avantaje:

• Compactitate : BPHE sunt compacte datorită suprafeței mari ambalate într-un volum mic, făcându-le ideale pentru aplicații în care spațiul este limitat.

• Eficiență : plăcile subțiri și distanța redusă sporesc eficiența transferului de căldură, depășind adesea alte tipuri de schimbătoare de căldură.

• Întreținere redusă : Fără garnituri și o construcție lipită robustă, BPHE necesită întreținere minimă.

• Fiabilitate : Îmbinările lipite sunt sigure și nu se degradează în timp, așa cum pot face garniturile, ceea ce duce la un schimbător de căldură fiabil și de lungă durată.

• Personalizare : BPHE-urile pot fi personalizate cu diferite materiale pentru plăci, modele de ondulare și dimensiuni pentru a se potrivi cu aplicații specifice.

• Eficiență energetică : Datorită eficienței lor termice ridicate, BPHE-urile pot duce la economii de energie.
